东芝采用BiCD工艺的硅单片集成电路
时钟控制单极步进马达驱动器
TB67S142 是一种时钟控制PWM斩波型 2 相单极步进马达 驱动器。采用BiCD工艺,
TB67S142HG能够在最大值(极 限参数)下,以VM电压 45 V,输出电压 84 V,输出 电流 3.0 A工作。
特征
・采用BiCD工艺的单片集成电路
・可操作一台单极步进马达
・PWM控制恒流驱动
・全步,半步,四分之一细分分辨率
・低导通电阻( 0.25 Ω (典型值))输出MOSFET
・高电压和电流(规范见绝对最大额定值和工作范围)
・待机(低功率)模式功能
・制动模式功能
・错误检测反馈信号输出功能(过流/过热关机)
・错误检测功能(过热关机(TSD),过流(ISD) ,低压(POR))
・内部电路用内置VCC调节器
・固定关机时间可由外部部件调节
注) 使用过程中请注意热力条件。

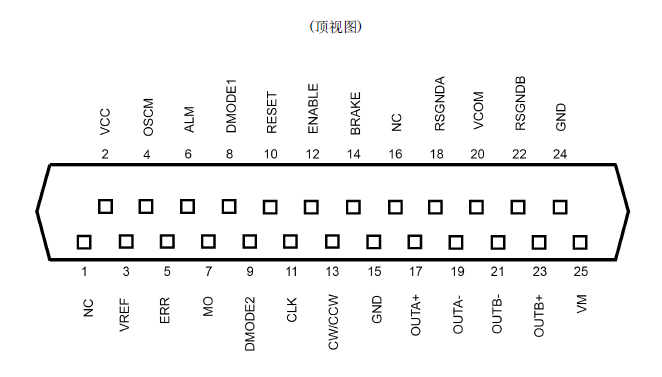

引脚分配
