Toshiba BiCD工艺单晶硅集成电路
相位控制的单极步进电机驱动器
TB67S141是一种相位控制的PWM斩波式2相单极步进电机驱动器。
TB67S141HG采用BiCD工艺制作,能在最大45 V VM电压,84 V 输出电压,3.0 A输出电流(绝对最大额定值)下工作。
特点
・BiCD工艺单片式集成电路。 重量 7.6 (g) (典型値)
・可操作一台单极步进电机。
・PWM控制恒流驱动。
・全步,半步(a),四分之一步分辨率。
・低导通电阻 (0.25 Ω (典型値))输出MOSFET。
・高电压和电流(规范见绝对最大额定值和工作范围)。
・制动模式功能
・待机(低功率)模式功能
・错误检测反馈信号输出功能(过流/过热关机)。
・错误检测功能(过热关机(TSD),过流(ISD),低压(POR))。
・内部电路用内置VCC调节器。
・固定关断时间可由外部部件调节。

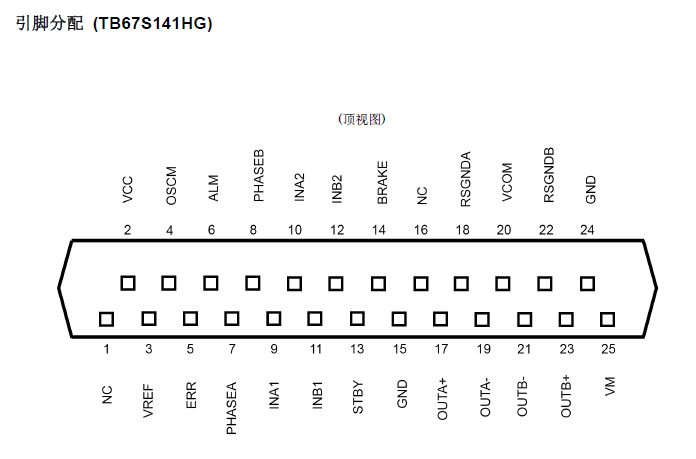

注)在使用期间,请注意温度条件。
