东芝两极线性集成电路单晶硅
步进马达控制器/驱动器

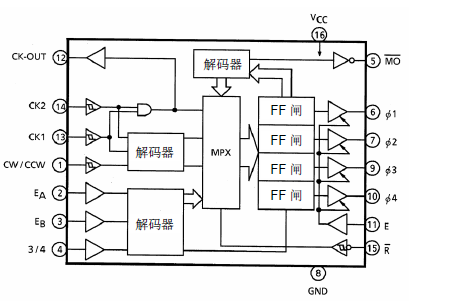

TB6615PG为带有MOS输出晶体管的步进马达控制器/驱动器。
TB6615PG可以单极模式驱动 2相步进马达,并可利用时钟信号在正向和反向之间选择旋转方向。
也支持一些励磁模式(1相,2相和 1-2相)。
特征:
单片步进马达控制器/驱动器
所有输入均为TTL电平。
CK1,CK2,CW/CCW 和RESET引脚为施密特触发输入。
旋转方向控制(顺时针(CW)/逆时针(CCW)): 单时钟和双时钟模式
输出启用和初始状态检测能力
高输出耐电压: VCE (SUS) φ = 28 V(最小值)
高输出电流: IOUT φ = 400 mA(最大值)
封装: DIP-16
过电压保护电路由每次输出提供。(该电路在输出电压达到 30 V时(典型值)或更高时激活。)
